Más allá del componente:
El Sistema Energético Integral
Recordando nuestro análisis anterior sobre el mito del componente individual, sabemos que la suma de partes excelentes no garantiza un sistema eficiente. En entornos hospitalarios críticos, un UPS de última generación es inútil si el tablero de aislamiento falla. Es hora de adoptar una visión integral.
¿Qué es un Sistema Energético Integral?
Es una arquitectura de ingeniería orquestada, donde cada elemento eléctrico y de respaldo está diseñado, dimensionado y sincronizado para funcionar como un organismo único.
No se trata de comprar «el mejor generador» o «el mejor UPS» por separado, sino de diseñar un flujo continuo, condicionado y seguro que garantice la continuidad operativa absoluta, desde la acometida eléctrica exterior hasta el equipo de soporte vital conectado al paciente.
«En un sistema de grado médico, el eslabón más débil no determina la calidad del componente, determina la probabilidad de supervivencia del paciente.»
La Anatomía del Sistema Crítico
Interactúa con cada etapa del flujo energético para comprender qué equipos involucra y cómo un fallo en una etapa compromete a la totalidad si no existe una visión sistémica.
⚡
1. Acometida
Red Pública
⚙
2. Respaldo
Generación
🔋
3. Acondicionamiento
Calidad (UPS)
🔬
4. Aislamiento
Distribución Crítica
💔
5. Paciente
Punto de Uso
⚡
Acometida y Tablero Principal
Etapa 1
El punto de entrada de la red eléctrica externa. Aquí convergen las inestabilidades, picos y caídas de tensión de la ciudad.
⚒ Equipos Principales:
Transformadores principales
Tableros de Transferencia Automática (ATS)
Supresores de Trasientes (TVSS) clase A/B.
🔎 Visión Sistémica (El Riesgo de Aislar):
«Si el ATS no está calibrado con el tiempo de arranque del generador, el UPS agotará sus baterías antes de que el respaldo asuma la carga.»
⚙
Sistemas de Generación de Respaldo
Etapa 2
La fuente de energía secundaria. Su misión es asumir el control prolongado cuando la red pública falla.
⚒ Equipos Principales:
Grupos Electrógenos (Generadores Diésel/Gas)
Sistemas de paralelismo
Tanques de suministro continuo.
🔎 Visión Sistémica (El Riesgo de Aislar):
«Riesgo sistémico crítico: Cargas fuertemente capacitivas (como algunos UPS grandes) pueden hacer que el alternador del generador pierda excitación y se apague.»
🔋
Acondicionamiento y Calidad de Energía
Etapa 3
El puente vital. Elimina perturbaciones eléctricas (ruido, armónicos) y provee energía cero-transferencia mediante baterías.
⚒ Equipos Principales:
UPS (Sistemas de Alimentación Ininterrumpida) doble conversión
Bancos de Baterías
Transformadores de aislamiento galvánico.
🔎 Visión Sistémica (El Riesgo de Aislar):
«Un UPS excelente no protege contra fallas a tierra aguas abajo. Si el cableado posterior es deficiente, el UPS enviará energía «limpia» hacia un cortocircuito.»
🔬
Distribución Crítica y Tableros IT
Etapa 4
Área de alta seguridad eléctrica. Transforma el sistema a una red «no puesta a tierra» para evitar que una primera falla corte la energía en quirófano.
⚒ Equipos Principales:
Tableros de Aislamiento Hospitalario
Monitores de Aislamiento de Línea (LIM)
Sistemas de detección de falla a tierra.
🔎 Visión Sistémica (El Riesgo de Aislar):
«Esta etapa es la que realmente protege la vida. Requiere que la energía proveniente del UPS sea absolutamente estable para que los monitores LIM no den falsas alarmas.»
💔
Punto de Uso Médico (Paciente)
Etapa 5
La frontera final. El entorno inmediato del paciente donde los equipos de soporte vital y monitoreo se conectan.
⚒ Equipos Principales:
Receptáculos grado hospitalario
Módulos de energía en cabeceros
Equipos médicos vitales.
🔎 Visión Sistémica (El Riesgo de Aislar):
«El fin último de toda la arquitectura. La impedancia desde el punto 1 hasta aquí debe estar matemáticamente calculada para que el voltaje exacto llegue en el milisegundo exacto, sin corrientes de fuga letales.»
¿Qué Afecta y Qué Riesgos Tiene?
La falta de una visión integral genera «puntos ciegos» en la red. Un problema de armónicos generado en el piso 1 puede destruir una tarjeta de control en quirófano en el piso 4.
⚠️
Seguridad del Paciente
Fallas a tierra no detectadas (corrientes de fuga) pueden causar micro-choques fatales en pacientes conectados a catéteres. Un corte en soporte vital de milisegundos es crítico.
💸
Daño a Equipos Sensibles
Resonadores, tomógrafos y monitores sufren desgaste prematuro por transitorios de voltaje y distorsión armónica no filtrada por la red general.
⚙️
Cascadas de Falla
Un generador mal dimensionado respecto a las cargas no lineales (UPS) no logrará sincronizar, dejando al hospital a oscuras a pesar de tener combustible lleno.
El Valor del Diagnóstico Sistémico

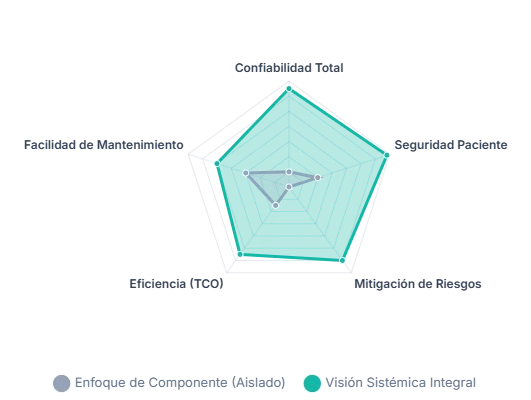

Este gráfico ilustra cómo la integración holística supera ampliamente a la compra aislada de componentes. Al implementar un Sistema Energético Integral, no solo resolvemos un problema de apagones, sino que optimizamos toda la red hospitalaria.
✓
Diagnóstico Previo:
Evaluar la calidad de energía existente antes de especificar equipos nuevos.
✓
Sincronización Total:
Garantizar que el generador, la transferencia automática y el UPS «hablen el mismo idioma» eléctrico.
¿Cómo se Corrige e Implementa?
Pasar del caos de componentes a una arquitectura integral requiere una metodología disciplinada.
1. Auditoría de Calidad de Energía (PQ)
No se puede corregir lo que no se mide. Análisis de armónicos, transitorios, factor de potencia y balance de fases en tiempo real.
2. Ingeniería de Detalle Interconectada
Diseño de selectividad de protecciones. Asegurar que si hay un corto en el cuarto de máquinas, el breaker local salte, no el principal del hospital.
3. Implementación de Equipos Médicos Aislados
Uso estricto de Sistemas IT (Tableros de Aislamiento) en Áreas de Atención Crítica (Quirófanos, UCI) normados bajo NEC 517 / NFPA 99.
Recomendaciones Clave
🔍
Exija visibilidad:
Implemente sistemas de monitoreo BMS/SCADA. Un sistema integral informa su estado proactivamente.
📜
Cumplimiento Normativo Integrado:
Diseñe basándose en normativas conjuntas (NFPA 70/99, IEC 60364-7-710), no solo en normas locales básicas.
🤝
Un solo responsable (Llave en mano):
Evite tener un proveedor para el UPS, otro para el Generador y otro para el tablero. Busque integradores sistémicos.
