Gestión de Frecuencia Inestable en
Áreas Médicas Críticas
En quirófanos, UCI y salas de imagenología, la calidad de la energía no es un lujo, es una cuestión de vida o muerte. Este panel interactivo analiza qué es la inestabilidad de frecuencia, cómo afecta a los equipos de soporte vital y las metodologías definitivas para su corrección y prevención.
Estado Típico de Red Hospitalaria
Múltiples cargas no lineales generando ruido en la red.
Frecuencia Nominal
60.00 Hz
Desviación Máx. Registrada
± 2.5 Hz ⚠️
Tolerancia Equipo Médico
± 0.5 Hz
¿Qué es la Frecuencia Inestable?
La frecuencia de una red eléctrica de corriente alterna está intrínsecamente vinculada a la velocidad de rotación de los generadores sincrónicos en las centrales eléctricas.
La frecuencia inestable en sistemas eléctricos es la variación peligrosa de la velocidad de oscilación de la corriente alterna (Hz) fuera de sus límites nominales (50/60 Hz), provocada por un desequilibrio entre la generación y la demanda. Esto causa estrés en equipos, fallos en motores, inestabilidad de red y posibles apagones.
En condiciones de equilibrio operativo, la suma de la generación de energía debe ser igual a la suma de la carga demandada más las pérdidas del sistema. Cuando este equilibrio se altera, la frecuencia fluctúa de manera inmediata. Si la carga excede la generación, los generadores tienden a desacelerar, reduciendo la frecuencia; por el contrario, si la generación supera la carga, la frecuencia aumenta.
¿Qué es la Frecuencia Inestable?

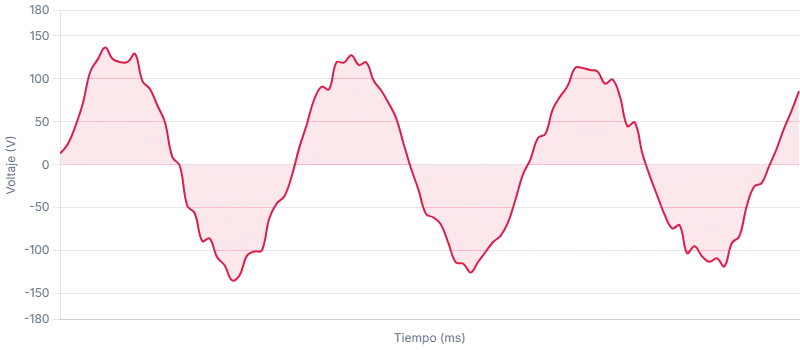

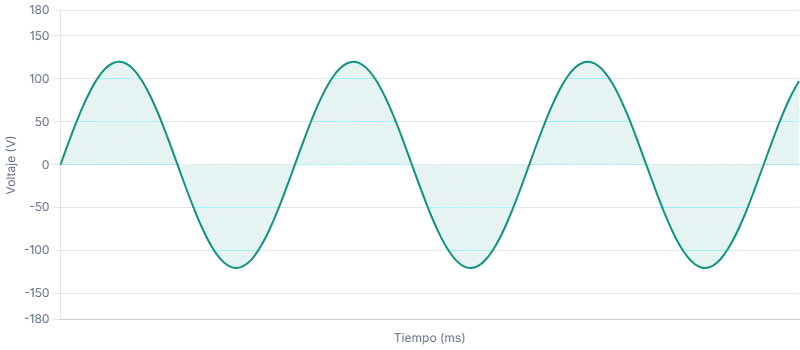

Comparativa de forma de onda a lo largo del tiempo.
Para un ventilador mecánico, esta variación de microsegundos puede desincronizar el bombeo de aire, causando fallas críticas o apagados automáticos por protección.
Impacto en Áreas Críticas
No todos los equipos reaccionan igual. Esta sección analiza la vulnerabilidad del inventario médico. Los equipos con motores sincrónicos o relojes internos basados en la frecuencia de red son los más afectados. Entender este impacto es vital para priorizar la protección.
La inestabilidad provoca que los motores internos giren a velocidades irregulares. Esto genera alarmas falsas continuas y, en casos graves, el equipo entra en modo "falla segura" y se apaga para evitar dañar al paciente, requiriendo reinicio manual inmediato.
Estos equipos requieren sincronización perfecta para generar imágenes. Las variaciones de frecuencia causan "artefactos" (distorsiones) en las imágenes médicas, llevando a diagnósticos erróneos y necesidad de repetir exámenes, exponiendo al paciente a radiación adicional.
Los monitores de signos vitales pueden perder datos momentáneamente o desincronizar el registro de ECG, dificultando el seguimiento continuo en la Unidad de Cuidados Intensivos.
Origen del Problema
La inestabilidad puede ser externa (de la red eléctrica pública) o interna (generada por el propio hospital). Conocer el origen dicta la estrategia de prevención.
Fallas en la Red Pública
Desequilibrios entre generación y demanda a nivel de ciudad o país.
Eventos mayores en la red nacional, caída de subestaciones o interconexión de granjas solares/eólicas inestables provocan fluctuaciones de frecuencia que llegan al transformador principal del hospital.
Transición a Generadores
Arranque de plantas eléctricas de emergencia hospitalarias.
Cuando se corta la luz comercial, el grupo electrógeno del hospital arranca. Hasta que el motor diésel alcanza sus RPM óptimas, la frecuencia de la energía generada es altamente variable (suele fluctuar entre 55Hz y 65Hz en los primeros segundos).
Cargas Altamente Inductivas
Arranque de grandes equipos dentro de la misma instalación.
El encendido de sistemas de aire acondicionado central (chillers), ascensores o equipos de resonancia magnética en el hospital generan caídas abruptas de tensión y alteraciones en la frecuencia local, afectando otras salas si no hay circuitos aislados.
Solución, Corrección y Prevención

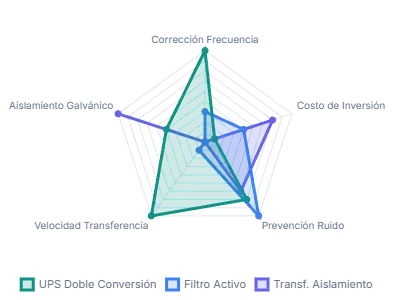

Las áreas críticas requieren un enfoque de múltiples capas: corrección inmediata de la señal y prevención a largo plazo mediante diseño de red. El gráfico radar compara la eficacia de cada tecnología.
Corrección Inmediata
UPS de Doble Conversión On-Line
Es la solución definitiva para áreas críticas. Su funcionamiento «Doble Conversión» aísla completamente los equipos de la red pública.
- Cómo funciona: Toma la corriente alterna (AC) sucia e inestable, la convierte en corriente continua (DC), y luego un inversor la vuelve a convertir en AC totalmente nueva, limpia y con frecuencia perfecta de 60Hz.
- Cero tiempo de transferencia: Al conmutar a baterías durante un apagón, no hay microcortes ni saltos de frecuencia.
- Normativa: Exigido por normas (ej. NFPA 99) para Quirófanos y UCI.
Prevención / Acondicionamiento
Filtros Activos de Armónicos
Se instalan en los tableros principales para «limpiar» el ruido que generan otros equipos dentro del propio hospital.
- Cómo funciona: Monitorean la red en tiempo real e inyectan corrientes compensatorias para cancelar las distorsiones (armónicos) generadas por cargas no lineales.
- Prevención: Evitan que el ruido de los motores grandes (chillers) se propague hacia los tableros de equipos sensibles.
- Ayudan a mantener la forma de la onda senoidal pura, lo que estabiliza indirectamente las lecturas de frecuencia de los equipos.
Prevención Eléctrica
Transformadores de Aislamiento
Crean una barrera física (galvánica) entre la red general del hospital y la red específica del área crítica.
- Tableros de Aislamiento: Obligatorios en quirófanos. Evitan descargas eléctricas a pacientes con catéteres (macroshock/microshock).
- Atenuación de ruido: Reducen el ruido eléctrico de alta frecuencia (ruido de modo común) que viaja por la línea de tierra.
- *Nota:* No corrigen la frecuencia por sí solos, pero son la base preventiva sobre la cual se instala la UPS doble conversión.
