Causas y Soluciones de la
Variabilidad Energética
La amenaza invisible en el Quirófano y UCI
La variabilidad energética (fluctuaciones, microcortes o ruido eléctrico) en áreas médicas críticas no es solo un problema de mantenimiento; es un riesgo directo para la vida del paciente y la integridad de equipos de diagnóstico millonarios.
El Ciclo del Riesgo Eléctrico
🔌
1. Origen
Distorsiones en la red o generadas internamente.
⚠️
2. Propagación
Viaja por el cableado afectando circuitos sensibles.
❗
3. Impacto Crítico
Apagado de respiradores, reinicio de monitores, daño en placas base.
¿Qué es y cómo se provoca?
Comprender la calidad de la energía requiere visualizar las anomalías. La corriente alterna ideal es una onda perfectamente suave. La variabilidad ocurre cuando esa onda se deforma por picos (spikes), caídas (sags), cortes o ruido electromagnético. Curiosamente, la mayoría de estos problemas se generan dentro del propio hospital.

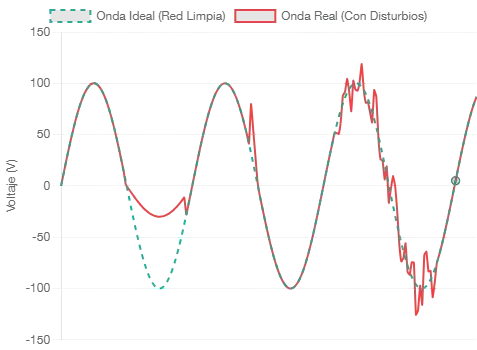

Visualización de la Variabilidad (Concepto)
Comparativa entre una onda eléctrica limpia (ideal) y una onda con disturbios comunes que afectan equipos médicos.
Caídas (Sags)
Provocan reinicios
Picos (Spikes)
Queman circuitos
Armónicos
Sobrecalentamiento
Origen de las Perturbaciones
Distribución estimada de las causas de problemas de calidad de energía en un entorno hospitalario típico.
» Causas Internas (80%): Arranque de equipos pesados (elevadores, chillers, resonadores magnéticos), mala distribución de cargas, cableado deteriorado.
» Causas Externas (20%): Inestabilidad de la red eléctrica municipal, tormentas eléctricas, accidentes en el tendido eléctrico.
¿Qué afecta y qué riesgos tiene?
Un microcorte de milisegundos puede pasar desapercibido en una oficina, pero en un quirófano o Unidad de Cuidados Intensivos (UCI), las consecuencias son críticas. Explora las áreas de impacto a continuación.
🫀
Vida del Paciente
El riesgo más crítico. Falla directa de sistemas de soporte vital durante procedimientos.
🖥️
Equipos Médicos
Daño de hardware sensible y reducción drástica de la vida útil de los dispositivos.
📊
Datos y Diagnóstico
Corrupción de historiales médicos o generación de diagnósticos erróneos por ruido eléctrico.
⚖️
Operativo y Legal
Repercusiones financieras, demandas por negligencia e interrupción del servicio.
¿Cómo se corrige y previene?
La mitigación requiere una estrategia en capas. No existe un equipo único que solucione todo. Seleccione una categoría para explorar los equipos y recomendaciones que garantizan la continuidad y calidad energética.
Sistemas de Acondicionamiento
Estos equipos se instalan entre la red eléctrica y el equipo médico para «limpiar» la energía antes de que sea utilizada.
Transformadores de Aislamiento Grado Médico
Aíslan galvánicamente al paciente y al equipo de la red principal. Reducen el ruido eléctrico de alta frecuencia y limitan las corrientes de fuga (vital en quirófanos – Sistemas IT aislados).
Filtros Activos de Armónicos
Monitorean la línea e inyectan corrientes en fase opuesta para cancelar la distorsión armónica generada por equipos con variadores de frecuencia (aire acondicionado, bombas).
Supresores de Transitorios (TVSS/SPD)
Actúan como «esponjas» ultrarrápidas, absorbiendo picos de voltaje repentinos (como los causados por rayos o encendido de motores pesados) antes de que quemen componentes.
Sistemas de Acondicionamiento
🏭
Red Sucia
~Ruido~
Transformador de Aislamiento
🛏️
Red Limpia
~Senoidal Pura~
Continuidad ante Cortes (Blackouts)
Incluso si la energía es limpia, su interrupción total requiere sistemas de respaldo que actúen en cascada para mantener las áreas críticas operativas.
1
UPS (Sistemas de Alimentación Ininterrumpida)
Tecnología True Online Doble Conversión. Proveen energía de baterías instantáneamente (0 ms de transferencia) durante un corte, y filtran continuamente voltaje y frecuencia.
Uso: Soporte Vital, Quirófanos, Servidores (Autonomía: 10-30 min)
2
Plantas de Emergencia (Generadores)
Generadores diésel o a gas. Tardan entre 10 y 15 segundos en encender y estabilizarse tras un corte. Las UPS mantienen los equipos vivos durante este vacío de 15 segundos.
Uso: Todo el hospital crítico (Autonomía: Días, según combustible)
Línea de Tiempo de Falla Eléctrica
T=0s
Corte de Energía de la Red
T=0ms
Baterías de UPS asumen la carga.
Pacientes y monitores no notan el corte.
T=12s
Generador arranca y estabiliza.
El Transfer Switch cambia la fuente al generador.
T=13s
UPS recarga baterías y filtra generador.
Operación continua estable.
Estrategias de Prevención y Mantenimiento
📈
Estudios de Calidad de Energía
Instalación temporal de analizadores de redes para mapear el comportamiento eléctrico durante 7-14 días. Identifica problemas ocultos antes de que dañen equipos.
🪛
Mantenimiento Preventivo (Baterías)
El 80% de las fallas de UPS se deben a baterías degradadas. Establecer rutinas estrictas de prueba de impedancia y reemplazo de bancos de baterías.
🔌
Segregación de Circuitos
Separar físicamente los tableros eléctricos de cargas pesadas (climatización, ascensores) de los tableros que alimentan equipos sensibles (monitoreo, imagen).
📚
Capacitación del Personal
Entrenar al personal médico para no conectar equipos no autorizados (ej. calentadores, aspiradoras) en los tomacorrientes aislados (usualmente color rojo) de las áreas críticas.
La prevención salva vidas y reduce costos
Ignorar la variabilidad energética resulta invariablemente en mantenimientos correctivos costosos, equipos fuera de servicio y, en el peor de los casos, eventos adversos para los pacientes. La implementación de un sistema de energía ininterrumpida y acondicionada grado médico es una inversión obligatoria en la arquitectura hospitalaria moderna.
